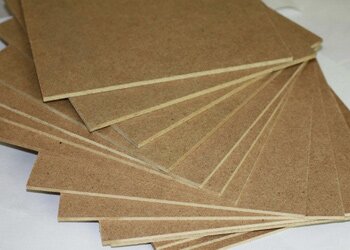

Древесноволокнистые плиты (ДВП) - это спрессованная древесная масса, предварительно пропитанная маслами и синтетическими смолами. По показателю плотности ДВП делятся на мягкие, полутвердые, твердые и сверхтвердые. По показателю предела прочности на изгиб древесноволокнистые плиты выпускаются следующих марок: мягкие - М-4, М-12, М-20; полутвердые - ПТ-100; твердые - Т-350, Т-400; сверхтвердые - СТ-500.

Структура древесноволокнистых плит должна быть однородной и не иметь расслоений. Лицевая поверхность полутвердых, твердых и сверхтвердых ДВП должна быть гладкой, без парафиновых и масляных пятен и иметь однородную расцветку. Для лицевой поверхности мягких и полутвердых древесноволокнистых плит допустимо наличие следов сетки.

Физико-механические свойства ДВП:

Показатели	М-4	М-12	М-20	ПТ-100	Т-350	Т-400	СТ-500
Плотность, кг/м³	150	Не более 350	Не более 350	400-800	Не менее 800		Не менее 950
Влажность, %	Не более 12				8±2
Водопоглощение, % (не более)	30 за 2 ч			40 за 24 ч	30 за 24 ч		15 за 24 ч
Набухание по толщине за 24 ч, % (не более)	-	-	-	20	20	20	15
Предел прочности при изгибе, МПа (не менее)	0,4	1,2	2	10	35	40	50

Размеры ДВП (мм):

Марка плиты	Длина		Ширина		Толщина
	номинальная	предельные отклонения	номинальная	предельные отклонения	номинальная	предельные отклонения
М-4, М-12	3000; 2700; 2500; 1800	±5	1700; 1200	±3	12; 16; 25	±1
М-20	1600; 1200				8; 12	±7
ПТ-100	5500; 3600; 3000; 2700		2140; 1830; 1700; 1220		6; 8; 12	±7
Т-350, Т-400, СТ-500	2500; 2350; 2050; 12000				2,5; 3,2; 4; 5; 6	±3

Изготавливают ДВП двумя способами - мокрым и сухим.

При мокром способе производства используется большое количество воды и возникает необходимость очистки отработанной воды, т.к. она содержит большое количество токсичных веществ.

При сухом способе производства используется небольшое количество воды (5-6 м³ на 1 т плит) и отработанная вода не содержит токсинов. Поэтому нет необходимости в очистных сооружениях.

Изготовленные мокрым способом твердые и сверхтвердые древесноволокнистые плиты имеют одну сторону гладкую, а вторую - шероховатую. А изготовленные сухим способом имеют обе гладкие стороны и менее подвержены короблению.
